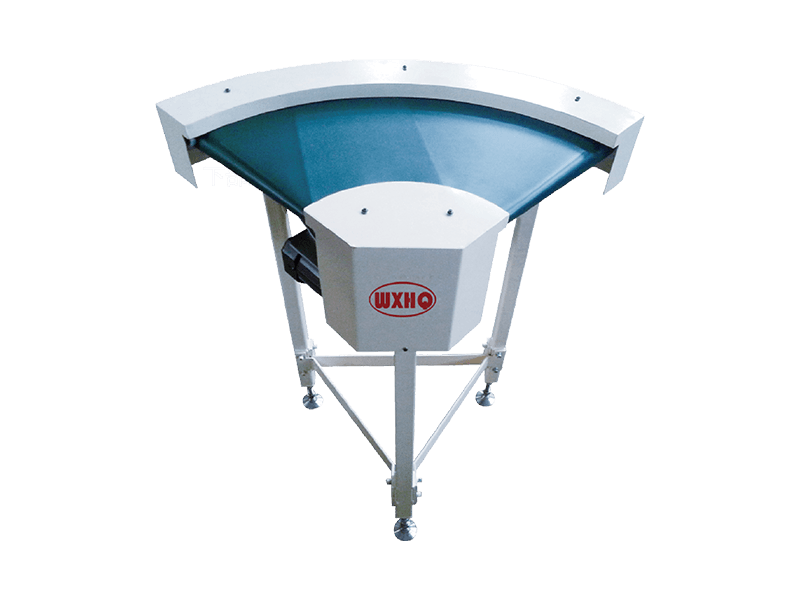

HCII 소형 벨트 컨베이어
Cat:회전 벨트 컨베이어
가이드 휠과 가이드 레일 사이의 협력을 통해 벨트를 당기고 안내 할 수 있습니다. 특징 : 저렴한 비용, 조명 부하 및 저속. 표준 치수 HCII-...
회전 벨트 회전 기계는 일반적인 운송 장비로, 주로 하나의 벨트 컨베이어 라인에서 다른 90도 또는 180도 역전 벨트 컨베이어로 재료를 전송하는 데 사용됩니다. 벨트, 프레임, 드라이브 롤러, 반전 롤러,로드 베어링 팔레트, 리턴 롤러 및 장력 장치와 같은 구성 요소로 구성됩니다. 벨트 회전 기계의 컨베이어 벨트의 재료에는 PVC, PU, PVK 등과 같은 다양한 재료가 포함됩니다. 일반 재료를 전달하는 데 사용되는 것 외에도 오일 저항, 산 및 알칼리 부식성 및 항-정적과 같은 특수 요구 사항을 갖춘 재료의 운송을 충족 할 수 있습니다 ..

가이드 휠과 가이드 레일 사이의 협력을 통해 벨트를 당기고 안내 할 수 있습니다. 특징 : 저렴한 비용, 조명 부하 및 저속. 표준 치수 HCII-...
가이드 휠과 가이드 레일 사이의 협력을 통해 벨트를 당기고 안내 할 수 있습니다.
특징 : 저렴한 비용, 조명 부하 및 저속.
표준 치수
HCII-S
| 벨트 폭 | 200 | 300 | 400 | 500 |
| 컨베이어 너비 | 520 | 620 | 720 | 820 |
| 각도 | 90 | 모터 파워 | 90W 0 120W 、 200w |
| 키 | 270 ~ 1100 피트 높이 | 힘 | AC100V (단일 상) · AC200V (단일 상) · AC200V (3 상) |
| 속도 | 고정/가변 속도 | 벨트 | 폴리 우레탄 벨트 |
| 능력 | 10kg/set (수평으로 분산 된 하중) |
가방 모양의 상품으로서, 능력 데이터를 아는 40%로 보복하십시오.
HCII-M
| 벨트 폭 | 300 | 400 | 500 | 600 |
| 컨베이어 너비 | 680 | 780 | 880 | 980 |
| 각도 | 90 | 모터 파워 | 200W 、 400W |
| 키 | 다리는 선택 사항입니다 | 힘 | AC200V (3 상) |
| 속도 | 고정 속도 | 벨트 | 폴리 우레탄 벨트 |
| 능력 | 40kg/set (수평으로 분산 된 하중) |
가방 모양의 상품으로서, 능력 데이터를 아는 40%로 보복하십시오.
HCII-S 벨트 속도
| 비율 | 속도 번호 | 고정 속도 50/60 (HZ) (m/min) | 속도 번호 | 가변 속도 50/60 (HZX (m/min) |
| 1/180 | T1 | 16./1.9 | H1 | 0.11 ~ 2.1 |
| 1/2050 | T2 | 1.8/2.2 | H2 | 0.13 ~ 2.5 |
| 1/2020 | T3 | 2.3/2.8 | H3 | 0.16 ~ 3.1 |
| 1/90 | T4 | 3.1/3.7 | H4 | 0.21-4.2 |
| 1/75 | T5 | 3.8/4.5 | H5 | 0.25 ~ 5.0 |
| 1/60 | T6 | 4.7/5.6 | H6 | 0.31 ~ 6.2 |
| 1/50 | T7 | 5.6/6.7 | H7 | 0.38 ~ 7.5 |
| 1/36 | T8 | 7.8/9.4 | H8 | 0.52-10.4 |
| 1/30 | T9 | 9.3/11.2 | H9 | 0.63 ~ 12.5 |
| 1/25 | T10 | 11.3/13.5 | H10 | 0.75 ~ 15.0 |
| 1/18 | T11 | 15.6/18.7 | h11 | 1.04 ~ 20.8 |
| 1/15 | T12 | 18.8/22.5 | H12 | 1.25 ~ 25.0 |
| 1/12.5 | T13 | 22.5/27.0 | H13 | 1.50 ~ 30.0 |
HCII-M 벨트 속도
| 비율 | 속도 번호 | 고정 속도 50/60 (HZ) (m/min) |
| 1/2020 | T1 | 15/18 |
| 1/90 | T2 | 20/24 |
고정 속도의 속도 계산 : 속도 1500/1800rpm (50/60Hz), 구동 롤러 ф82.3, 구동 효율 : 95%
가변 속도의 속도 계산 : 속도 2000rpm (50; 60Hz), 구동 롤러 ф82.3, 구동 효율 : 95%

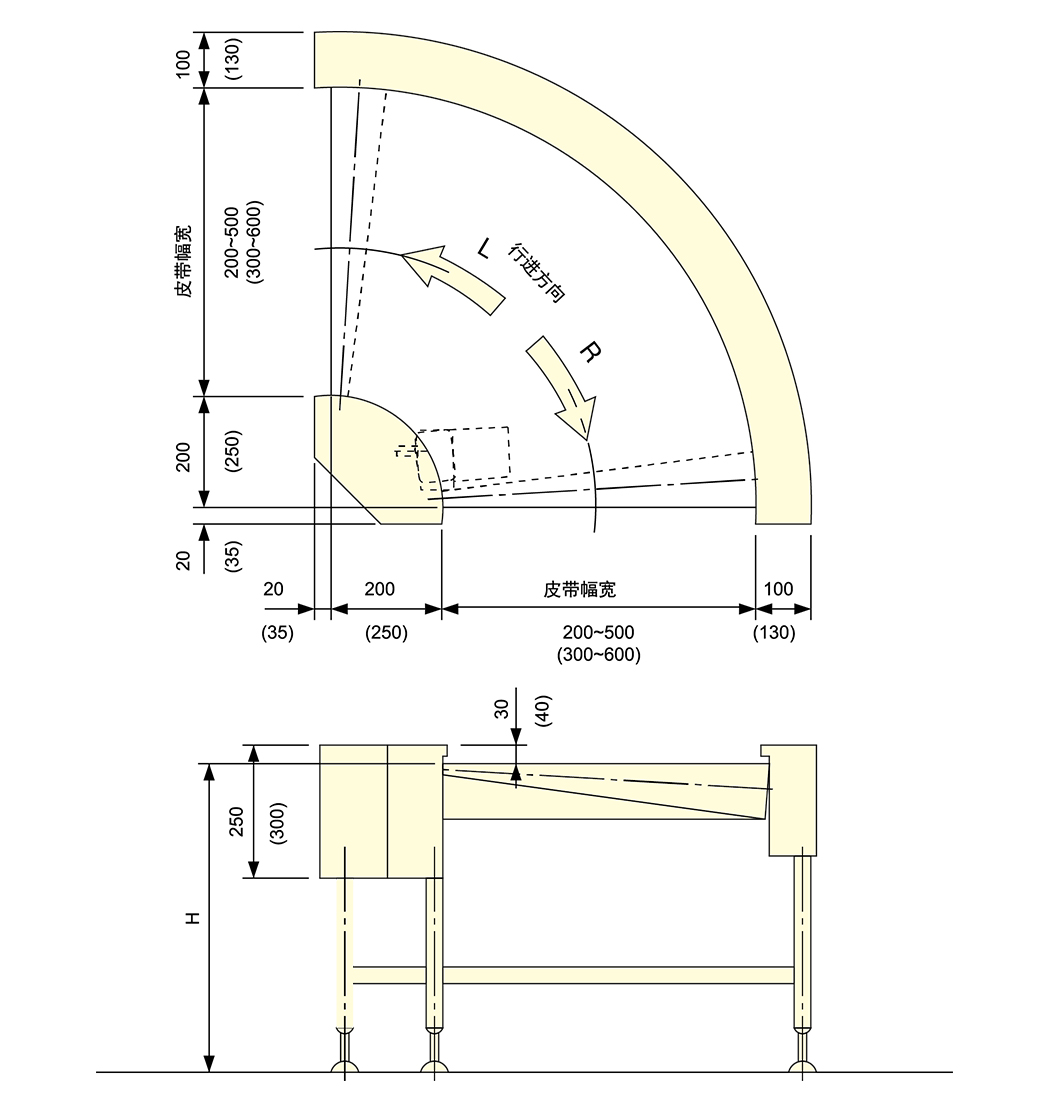

Drawing

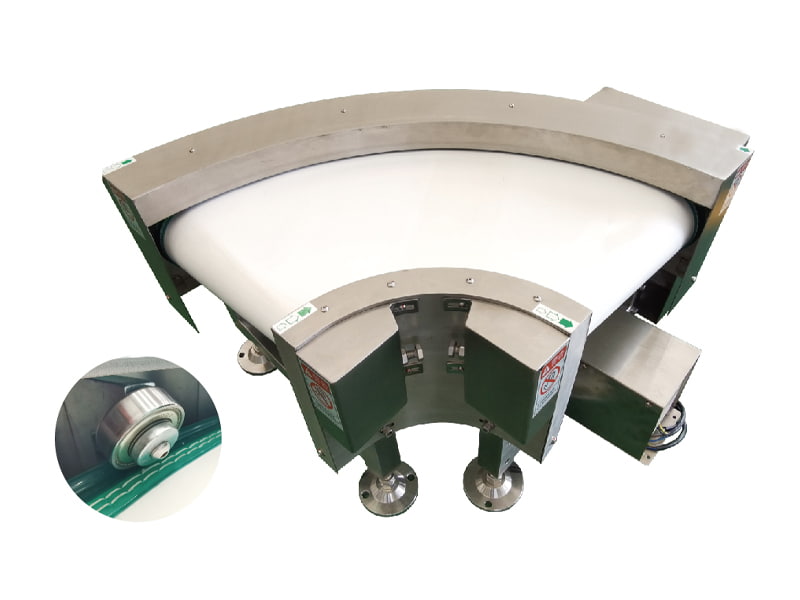

가이드 휠과 가이드 바 사이의 협력을 통해 벨트가 당겨지고 안내됩니다. 특징 : 저음, 고속 및 벨트 힘. 표준 치수 벨트 폭 ...
가이드 휠과 가이드 바 사이의 협력을 통해 벨트가 당겨지고 안내됩니다.
특징 : 저음, 고속 및 벨트 힘.
표준 치수
| 벨트 폭 | 200 | 300 | 400 | 500 | 600 | 700 | 800 |
| 컨베이어 너비 | 520 | 620 | 720 | 820 | 920 | 1020 | 1120 |
| 각도 | 90 | 모터 파워 | 200W 、 370W 、 750W |
| 키 | 높이 380 ~ 1100 피트 | 힘 | A (AC110V 단일 상) B (AC200V 단일 상) C (AC200V/380V 3 상) |
| 속도 | 고정 속도 | 벨트 | 폴리 우레탄 벨트 |
| 능력 | 100kg/set (수평으로 분산 된 하중) |
가방 모양의 상품으로서, 능력 데이터를 아는 40%로 보복하십시오.
벨트 속도
| 비율 | 속도 번호 | 고정 속도 50/60 (Hz) (m/min) | 속도 번호 | 가변 속도 50Hz (m/min) |
| 1/180 | T1 | 1.6/1.9 | H1 | 0.09-1.7 |
| 1/2050 | T2 | 1.9/2.3 | H2 | 0.1-2.1 |
| 1/2020 | T3 | 2.4/2.9 | H3 | 0.13-2.6 |
| 1/90 | T4 | 3.2/3.8 | H4 | 0.17-3.5 |
| 1/75 | T5 | 3.8/4.6 | H5 | 0.2-4.2 |
| 1/60 | T6 | 4.9/5.8 | H6 | 0.25-5.1 |
| 1/50 | T7 | 5.8/6.9 | H7 | 0.3-6.2 |
| 1/36 | T8 | 8/9.5 | H8 | 0.4 ~ 8.6 |
| 1/30 | T9 | 9.5/11.5 | H9 | 0.5-10.4 |
| 1/25 | T10 | 11.5/13.7 | H10 | 0.6-12.4 |
| 1/18 | T11 | 15.9/19 | h11 | 0.9-17.3 |
| 1/15 | T12 | 19.3/22.3 | H12 | 1 ~ 20.6 |
| 1/12.5 | T13 | 23/27.4 | H13 | 1.2-24.8 |
| 1/7.5 | T14 | 38.3/45.8 | H14 | 2.1-41.4 |
| 1/5 | T15 | 57.5/68.6 | H15 | 3.1-62 |
| 1/3.6 | T16 | 79.9/95.4 | H16 | 4.3-86.1 |
| 1/3 | T17 | 95.8/114.4 | H17 | 5.2-103.4 |
고정 속도의 속도 계산 : 속도 1500/1800rpm (50/60Hz), 구동 롤러 ф82.3, 구동 효율 : 95%
가변 속도의 속도 계산 : 속도 2000rpm (50; 60Hz), 구동 롤러 ф82.3, 구동 효율 : 95%

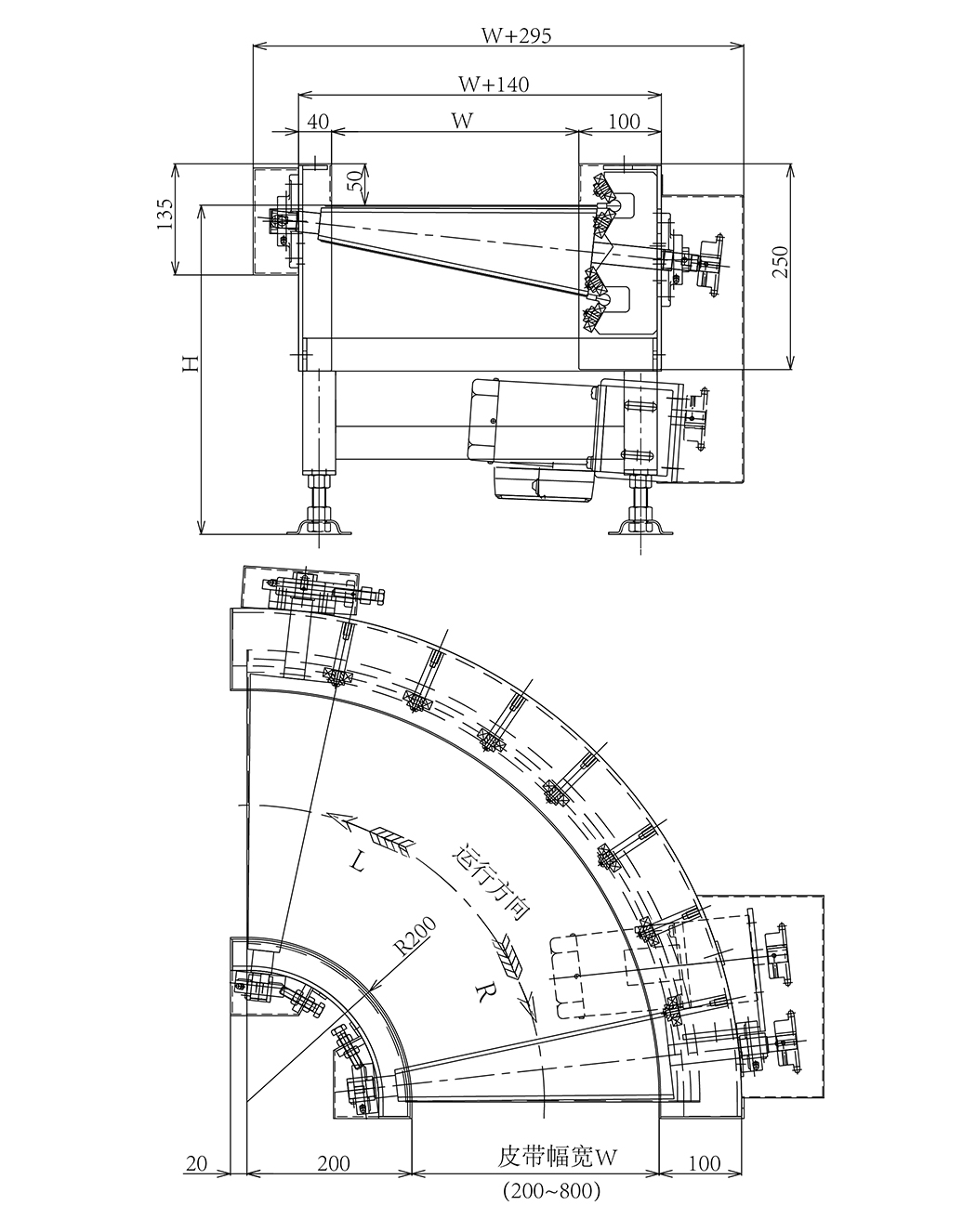

Drawing

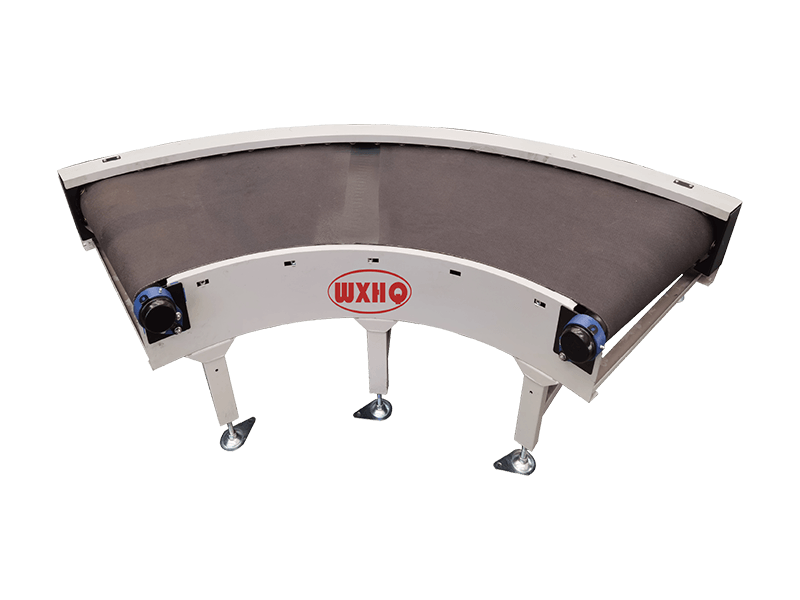

체인과 가이드 휠 사이의 협력을 통해 벨트를 당기고 안내 할 수 있습니다. 특징 : 무거운 짐과 빠른 속도. 표준 치수 벨트 폭...
체인과 가이드 휠 사이의 협력을 통해 벨트를 당기고 안내 할 수 있습니다.
특징 : 무거운 짐과 빠른 속도.
표준 치수
| 벨트 폭 | 400 | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 |
| 컨베이어 너비 | 525 | 725 | 925 | 1125 | 1325 | 1525 | 1725 | 1925 |
| 각도 | 90 | 모터 파워 | 370W 、 750W 、 1.1kW 、 1.5kW 、 2.2kw |
| 키 | 550 ~ 2000 피트 높이 | 힘 | A (AC110V 단일 상) B (AC200V 단일 상) C (AC200V/380V 3 상) |
| 속도 | 고정 속도 | 벨트 | 폴리 (N- 비닐 카르 바졸) |
| 능력 | 200kg/set (수평으로 분산 된 하중) |
가방 모양의 상품으로서, 능력 데이터를 아는 40%로 보복하십시오.
벨트 속도
| 비율 | 속도 번호 | 고정 속도 50/60 (Hz) (m/min | 속도 번호 | 가변 속도 50Hz (m/min) |
| 1/2040 | T1 | 2.6/3.0 | H1 | 1.0-2.6 |
| 1/2020 | T2 | 2.8/3.5 | H2 | 1.1-2.8 |
| 1/2000 | T3 | 3.5/4.2 | H3 | 1.4 ~ 3.5 |
| 1/90 | T4 | 4.0/6.7 | H4 | 1.6 ~ 4.0 |
| 1/80 | T5 | 4.4/5.4 | H5 | 1.8-4.4 |
| 1/70 | T6 | 4.9/5.8 | H6 | 2.0-4.9 |
| 1/60 | T7 | 5.8/7.0 | H7 | 2.3-5.8 |
| 1/50 | T8 | 7.0/8.4 | H8 | 2.8 ~ 7.0 |
| 1/45 | T9 | 7.7/9.3 | H9 | 3.1 ~ 7.7 |
| 1/40 | T10 | 8.6/10.5 | H10 | 3.4 ~ 8.6 |
| 1/30 | T11 | 11.6/14.0 | h11 | 4.7 ~ 11.6 |
| 1/25 | T12 | 14.0/16.8 | H12 | 5.6 ~ 14.0 |
| 1/20 | T13 | 17.5/21.0 | H13 | 7.0-17.5 |
| 1/15 | T14 | 23.3/28.0 | H14 | 9.3 ~ 23.3 |
| 1/10 | T15 | 35.0/41.9 | H15 | 14.0-35.0 |
| 1/5 | T16 | 70.0/83.8 | H16 | 28.0-70.1 |
고정 속도의 속도 계산 : 속도 1500/1800rpm (50/60Hz), 구동 롤러 ф82.3, 구동 효율 : 95%
가변 속도의 속도 계산 : 속도 2000rpm (50; 60Hz), 구동 롤러 ф82.3, 구동 효율 : 95%

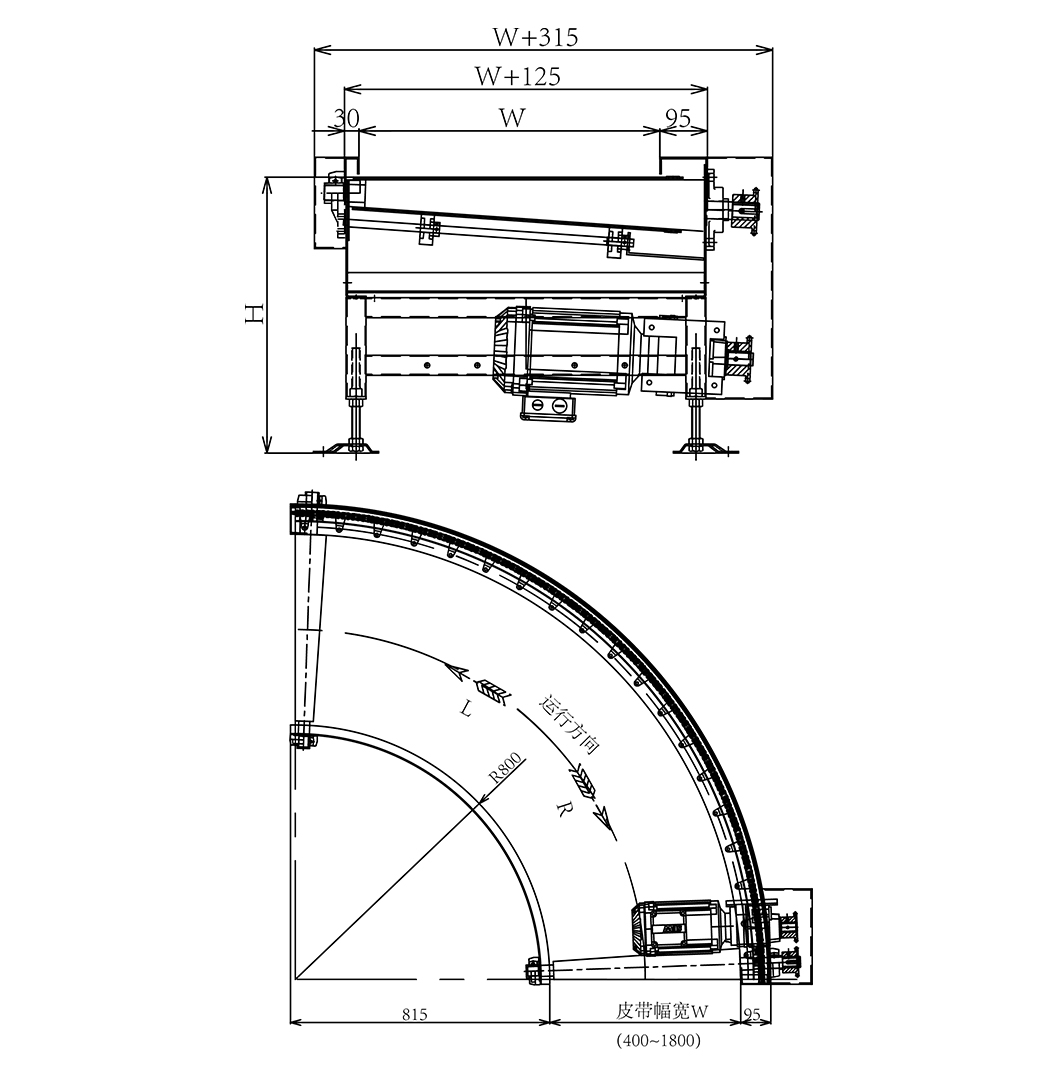

Drawing
